كيف تعمل اسطوانة القابض الرئيسية؟
May 30, 2025
كيف تعمل اسطوانة القابض الرئيسية؟

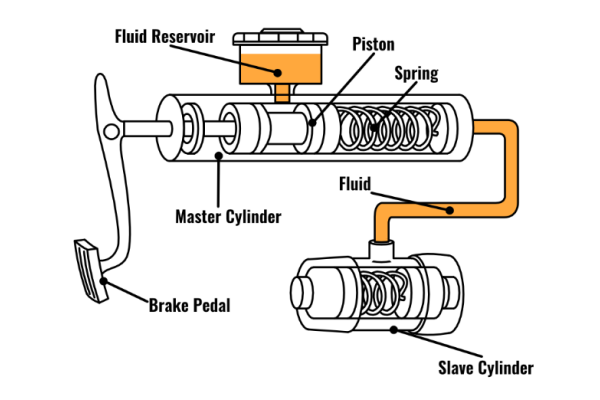

مبدأ عمل نظام النقل الهيدروليكي
باعتبارها مصدر الطاقة لأنظمة القابض الهيدروليكية، تلعب أسطوانة القابض الرئيسية دورًا حيويًا في ضمان انتقالات التروس بسلاسة.
تعمل أسطوانة القابض الرئيسية من خلال ثلاث مراحل عمل مميزة:
1. مرحلة بناء الضغط
عند الضغط على الدواسة، يُفعّل ذراع الدفع المكبس الرئيسي، ضاغطًا الزيت الهيدروليكي. عند هذه النقطة، تُغلق فتحة التعويض، ويزداد ضغط النظام خطيًا (يُولّد ضغط يتراوح بين 0.7 و1.2 ميجا باسكال لكل مليمتر من الشوط). العديد
أسطوانة القابض الرئيسية للمصنع
تعتمد التكوينات الآن على منحنى ضغط تدريجي، مما يتيح تراكم الضغط الأولي بشكل أكثر سلاسة لتعزيز راحة القيادة.
2. مرحلة نقل الضغط
ينتقل الزيت الهيدروليكي المضغوط إلى أسطوانة القابض المساعدة عبر أنابيب من النايلون المقوى (يتراوح قطرها عادةً بين 4.5 و6 مم). تعتمد كفاءة ناقل الحركة على:
لزوجة الزيت (معيار DOT4: ≤1800 مم²/ثانية عند -40 درجة مئوية)
توجيه خط الأنابيب (نصف قطر الانحناء > 5 × قطر الأنبوب)
إزالة هواء النظام (قد تتسبب جيوب الهواء في فقدان ما يصل إلى 30٪ من الضغط)
الرائدة
مورد أسطوانة القابض الرئيسية
غالبًا ما يقوم المصنعون باختبار هذه المعلمات بدقة لضمان الجودة المتسقة عبر منصات المركبات المختلفة.
3. مرحلة تحرير الضغط
عند رفع القدم عن الدواسة، يُعيد زنبرك الإرجاع ضبط المكبس، وتُفتح فتحة التعويض لتثبيت الضغط. قد تتضمن الطرازات عالية الأداء صمام إرجاع سريع للزيت، مما يُقلل وقت إعادة الضبط إلى أقل من 0.2 ثانية.
أوضاع الفشل النموذجية
الفشل التدريجي - تتسبب الأختام البالية في تراكم الضغط ببطء (الأعراض: زيادة حركة الدواسة)
عطل مفاجئ - تؤدي الشقوق في الأسطوانة الرئيسية إلى تسرب هيدروليكي (تأكد من صلابة السطح ≥ HB80)
حساسية درجة الحرارة - قد تؤدي درجات الحرارة المرتفعة إلى تبخر السائل، مما يؤدي إلى تليين استجابة الدواسة
بالنسبة للنماذج مثل
أسطوانة القابض الرئيسية لسيارة فورد فييستا
من الضروري اختيار مكونات عالية الجودة من موردين موثوق بهم لتجنب الفشل المبكر.
دليل ممارسة الصيانة
الصيانة الوقائية:
قم باستبدال زيت الهيدروليك كل سنتين أو 40000 كم
تحقق من مسافة السفر الخالية من الدواسة بانتظام (الهدف: 10-15 مم)
استخدم أدوات متخصصة (على سبيل المثال، BET-300) لتصريف النظام
احتياطات التعديل
تتطلب تعديلات المنافسة ترقية قدرة تحمل الضغط للمضخة الفرعية
يجب أن تتوافق مجموعات الإزاحة السريعة مع معدل توصيل الزيت لأسطوانة القابض الرئيسية
لا تخلط الزيوت الهيدروليكية ذات المواصفات المختلفة
عملية تشخيص الأعطال
أ[دواسة غير طبيعية] --> ب{اختبار الضغط}
ب -->|ضغط غير كافٍ| ج[فحص نظام الختم]
ب -->|الضغط الطبيعي| د[فحص الاتصال الميكانيكي]
ج --> هـ[استبدال مجموعة الصيانة]
د --> ف[ضبط آلية قضيب التوصيل]
